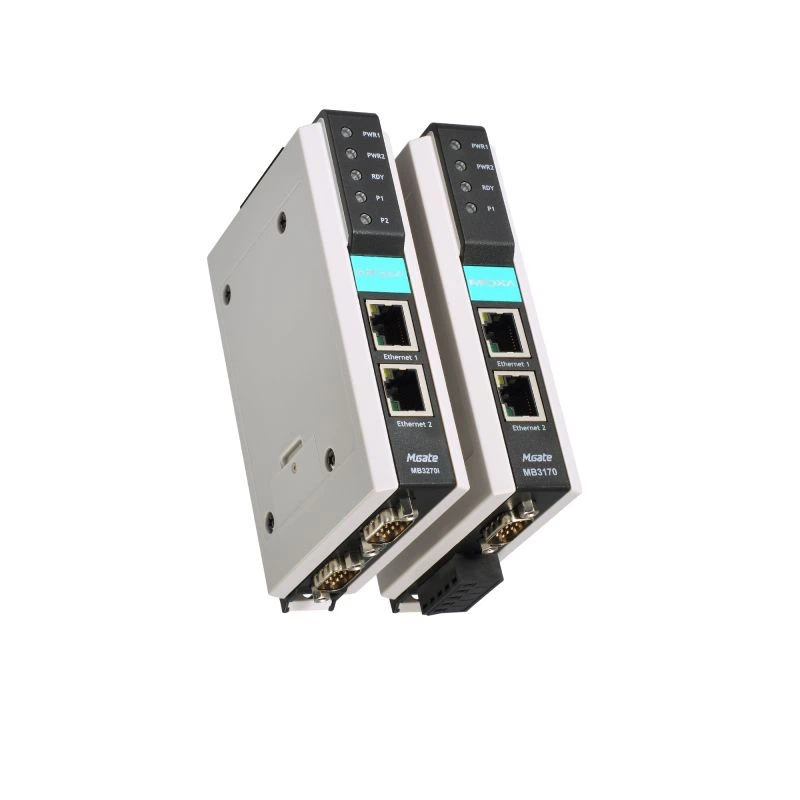

„Moxa Mgate MB3170“„Modbus TCP Gateway“
Įvadas
„Moxa Mgate MB3170“ ir „MB3270“ yra „Modbus“ šliuzai su vienu ir dviem prievadais, kurie konvertuoja tarp „Modbus TCP“, ASCII ir RTU ryšių protokolų. Šliuzai palaiko tiek nuoseklųjį ir serialinį, tiek nuoseklųjį (pagrindinį vergą) jungtys. Be to, šliuzai leidžia tuo pat metu prijungti serijinius ir eterneto meistrus su serijiniais „Modbus“ įrenginiais. „Moxa Mgate MB3170“ ir „MB3270“ serijos šliuzus galima pasiekti iki 32 TCP pagrindinių/klientų/prijungtų prie 32 TCP vergų/serverių. Maršrutą per serijinius prievadus galima nustatyti naudojant IP adresą, TCP prievado numerį arba ID žemėlapius. Prioritetinės kontrolės funkcija užtikrina, kad skubūs užsakymai gautų tiesioginį atsakymą. Visi variantai yra patvarūs ir montuojami iš „Din-Rail“, su pasirenkama įmontuota optinė izoliacija serijiniams ryšiams.
Specifikacijos
Savybės ir pranašumai
Palaiko automatinį įrenginių maršrutą, kad būtų galima greitai konfigūracija.
Palaiko maršrutą pagal TCP prievadą arba IP adresą lanksčiam įgyvendinimui.
Palaiko iki 32 „Modbus TCP“ serverių.
Palaiko iki 31 arba 62 „Modbus RTU/ASCII“ vergų.
Prieinamas iki 32 „Modbus TCP“ klientų (parduotuvių 32 „Modbus“ užklausos kiekvienam meistrui)
Palaiko „Modbus“ serijos meistro ir vergo ryšį.
Integruota „Ethernet Cascade“, skirta paprastam laidams
10/100BASETX (RJ45) arba 100BASEFX (vienas arba kelių režimas, naudojant SC/ST ryšį)
Avarinės prašymo tuneliai palaiko „QoS“ valdymą.
Įterptas „Modbus“ srauto stebėjimas palengvina trikčių šalinimą
Serijinis prievadas su 2KV izoliacijos apsauga („-i“ variantams).
Siūlomi modeliai, kurių veikimo temperatūra svyruoja nuo -40 iki 75 laipsnių.
Palaiko nereikalingą „Twin DC Power“ įvestį ir vieną relės išvestį.
Ethernet sąsaja
|
10/100BASET (X) prievadai (RJ45 jungtis) |
2 (1 IP, „Ethernet Cascade“) Auto MDI/MDI-X Connection |
|
Magnetinės izoliacijos apsauga |
1,5 kV (įmontuota) |
Galios parametrai
|
Įvesties įtampa |
12–48 VDC |
|
Įvesties srovė |
Mgate MB3170/MB3270: 435MA @ 12vdc Mgate mb3170i/mb 3170- s-sc/mb3170i-m-sc/mb3170i-s-sc: 555 ma @ 12vdc Mgate mb3270i/mb 3170- m-sc/mb 3170- m-St: 510 ma @ 12vdc |
|
Maitinimo jungtis |
7- PIN gnybtų bloko |
Relės
|
Kreipkitės į dabartinį reitingą |
Atsparus apkrova: 1a @ 30 VDC |
Fizinės savybės
|
Būstas |
Plastikas |
|
IP įvertinimas |
IP30 |
|
Matmenys (su ausimis) |
29 x 89,2 x 124,5 mm (1,14 x 3,51 x 4,90 colio) |
|
Matmenys (be ausų) |
29 x 89,2 x 118,5 mm (1,14 x 3,51 x 4,67 colio) |
|
Svoris |
Mgate MB317 0 Modeliai: 360 g (0,79 lb) Mgate MB327 0 Modeliai: 380 g (0,84 lb) |
Aplinkos ribos
|
Darbinė temperatūra |
Standartiniai modeliai: 0 iki 60 laipsnių (nuo 32 iki 140 laipsnių F) Plati temp. Modeliai: -40 iki 75 laipsnių (-40 iki 167 laipsnio f) |
|
Sandėliavimo temperatūra (pridedama pakuotė) |
-40 iki 85 laipsnių ({-40 iki 185 laipsnio f) |
|
Aplinkos santykinė drėgmė |
5–95% (nekondensavimas) |
„Moxa Mgate MB3170“Galimi modeliai
|
Modelio pavadinimas |
Ethernet |
Serijinių uostų skaičius |
Serijiniai standartai |
Serijinė izoliacija |
Veikimo temp. |
|
Mgate MB3170 |
2 X RJ45 |
1 |
Rs -232/422/485 |
- |
0 iki 60 laipsnių |
|
Mgate MB3170i |
2 X RJ45 |
1 |
Rs -232/422/485 |
2KV |
0 iki 60 laipsnių |
|
Mgate MB3270 |
2 X RJ45 |
2 |
Rs -232/422/485 |
- |
0 iki 60 laipsnių |
|
Mgate MB3270i |
2 X RJ45 |
2 |
Rs -232/422/485 |
2KV |
0 iki 60 laipsnių |
|
Mgate mb 3170- t |
2 X RJ45 |
1 |
Rs -232/422/485 |
- |
-40 iki 75 laipsnių |
|
Mgate MB3170i-T |
2 X RJ45 |
1 |
Rs -232/422/485 |
2KV |
-40 iki 75 laipsnių |
|
Mgate mb 3270- t |
2 X RJ45 |
2 |
Rs -232/422/485 |
- |
-40 iki 75 laipsnių |
|
Mgate MB3270i-T |
2 X RJ45 |
2 |
Rs -232/422/485 |
2KV |
-40 iki 75 laipsnių |
|
Mgate mb 3170- m-sc |
1 x daugialypis |
1 |
Rs -232/422/485 |
- |
0 iki 60 laipsnių |
|
Mgate mb 3170- m-St |
1 x daugialypis |
1 |
Rs -232/422/485 |
- |
0 iki 60 laipsnių |
|
Mgate mb 3170- s-sc |
1 x vieno režimo SC |
1 |
Rs -232/422/485 |
- |
0 iki 60 laipsnių |
|
MGATE MB3170I-M-SC |
1 x daugialypis |
1 |
Rs -232/422/485 |
2KV |
0 iki 60 laipsnių |
|
MGATE MB3170i-S-SC |
1 x vieno režimo SC |
1 |
Rs -232/422/485 |
2KV |
0 iki 60 laipsnių |
|
Mgate mb 3170- m-sc-t |
1 x daugialypis |
1 |
Rs -232/422/485 |
- |
-40 iki 75 laipsnių |
|
Mgate mb 3170- m-st-t |
1 x daugialypis |
1 |
Rs -232/422/485 |
- |
-40 iki 75 laipsnių |
|
Mgatemb 3170- s-sc-t |
1 x vieno režimo SC |
1 |
Rs -232/422/485 |
- |
-40 iki 75 laipsnių |
|
MGATE MB3170i-M-SC-T |
1 x kelių režimų SC |
1 |
Rs -232/422/485 |
2KV |
-40 iki 75 laipsnių |
|
MGATE MB3170i-S-SC-T |
1 x vieno režimo SC |
1 |
Rs -232/422/485 |
2KV |
-40 iki 75 laipsnių |
