„Moxa eds“ -316- mm-sc16- prievado nevaldomi eterneto jungikliai
Įvadas
„Moxa eds“ -316- mm-sc eterneto jungikliai yra ekonomiškas jūsų pramoninių eterneto jungčių sprendimas. Šie 16- prievadų jungikliai yra su įmontuota relės įspėjamosios funkcijos, įspėjančios tinklo inžinierius, kai įvyksta elektros energijos tiekimo gedimai ar prievado lūžiai. Be to, jungikliai yra skirti atšiauriems pramoninėms aplinkoms, tokioms kaip pavojingos vietos, kurias apibrėžė I klasės Div. 2 ir ATEX zonos 2 standartai.
Jungikliai atitinka FCC, UL ir CE standartus ir palaiko standartinį {-10 iki 60 laipsnių veikimo temperatūros diapazoną iki 60 laipsnių arba plačią darbinės temperatūros diapazoną -40 iki 75 laipsnių. Visi serijos jungikliai atlieka 100% sudeginimo testą, kad užtikrintų, jog jie patenkina specialiuosius pramonės automatikos valdymo programų poreikius. „Moxa eds“ -316- mm-sc jungiklius galima lengvai montuoti ant DIN bėgio arba paskirstymo dėžutėje.
Savybės ir Nauda
Relės išvesties įspėjimas dėl elektros energijos tiekimo nutraukimo ir prievado pertraukos aliarmo
Transliacijos audros apsauga
-40 iki 75 laipsnių veikimo temperatūros diapazonas (-T modeliai)
Specifikacijos
Įvestis/išvestis Sąsaja
|
Aliarmas Susisiekite Kanalai |
1 relės išėjimas su dabartine nešiojimo talpa 1 a @ 24 VDC |
Ethernet Sąsaja
|
10/100BASET (x) Uostai (RJ45 jungtis) |
Eds -316 modeliai: 16 Eds -316- mm-sc/mm-st/ms-sc/ss-sc modeliai: 14 Eds -316- ss-sc -80 modeliai: 14 Eds -316- m-sc/m-St/s-sc modeliai: 15 Auto MDI/MDI-X Connection |
|
100BASEFX Uostai (kelių režimų Sc jungtis) |
Eds -316- m-sc modeliai: 1 Eds -316- mm-sc modeliai: 2 Eds -316- ms-sc modeliai: 1 |
|
100BASEFX Uostai (kelių režimų ST jungtis) |
Eds -316- M-ST modeliai: 1 Eds -316- mm-St modeliai: 2 |
|
|
Eds -316- ms-sc modeliai: 1 Eds -316- s-sc modeliai: 1 Eds -316- SS-SC modeliai: 2 |
|
100BaseFX prievadai (vieno režimo SC jungtis, 80km) |
Eds -316- ss-sc -80 modeliai: 2 |
|
Standartai |
IEEE 802.3 10BASET IEEE 802.3U už 100BASET (x) ir 100BASEFX IEEE 802.3x srauto valdymui |
Panardinti Jungiklis Konfigūracija
|
Ethernet Sąsaja |
Uosto pertraukos aliarmas |
Jungiklis Savybės
|
Paketas Buferis Dydis |
1,25 MBIT |
|
MAC Lentelė Dydis |
4 K |
|
Apdorojimas Tipas |
Saugokite ir į priekį |
Galia Parametrai
|
Įvestis Įtampa |
18/24/48 VDC Nereikalingos dvigubos sąnaudos |
|
Įvestis Dabartinis |
0. 34 a (red. -316) @ 24 vdc 0. 35 a (red. -316- s-sc) @ 24 vdc 0. 35 a (eds -316- m-sc, eds -316- m-st) @ 24 vdc 0. 40 a (red. -316- ss-sc) @ 24 vdc 0. 39 a (eds -316- mm-sc, eds -316- mm-st) @ 24 vdc |
|
Ryšys |
1 nuimamas 6- kontaktinis terminalo blokas (-ai) |
|
Veikia Įtampa |
Nuo 9,6 iki 60 VDC |
|
Atvirkščiai Poliškumas Apsauga |
Palaikoma |
|
Perkrova Dabartinis Apsauga |
Palaikoma |
Fizinis Charakteristikos
|
Būstas |
Metalas |
|
IP Reitingas |
IP30 |
|
Matmenys |
80,1 x 135 x 105 mm (3,15 x 5,31 x 4,13 colio) |
|
Svoris |
1140 g (2,52 svaro) |
|
Instaliacija |
Din-rail montavimas Sienų montavimas (su pasirenkamu rinkiniu) |
Aplinka Ribos
|
Veikia Temperatūra |
Standartiniai modeliai: -10 iki 60 laipsnių (14–140 laipsnių F) Plati temp. Modeliai: -40 iki 75 laipsnių (-40 iki 167 laipsnio f) |
|
Saugojimas Temperatūra (paketas įtraukti) |
-40 iki 85 laipsnių ({-40 iki 185 laipsnio f) |
|
Aplinkos Giminaitis Drėgmė |
5–95% (nekondensavimas) |
Standartai ir Pažymėjimai
|
Saugumas |
En 62368-1 UL 508 Ul 60950-1 CSA C22.2 Nr. 60950-1 |
|
EMC |
EN 55032/35 |
|
EMI |
CISPR 32, FCC 15B dalis A klasė |
|
EMS |
IEC 61000-4-2 ESD: Kontaktas: 6 kV; Oras: 8 kV IEC 61000-4-3 Rs: 80 MHz iki 1 MHz: 20 V/m IEC 61000-4-4 EFT: galia: 2 kV; Signalas: 1 kV IEC 61000-4-5 viršįtampis: galia: 2 kV; Signalas: 2 kV IEC 61000-4-6 cs: 10 v IEC 61000-4-8 pfmf |
|
Pavojingas Vietos |
Atex I klasės 2 skyrius |
|
Vibracija |
IEC 60068-2-6 |
|
Šokas |
IEC 60068-2-27 |
|
Laisvas kritimas |
IEC 60068-2-32 |
|
Jūrų |
DNV |
MTBF
|
Laikas |
Eds -316 modeliai: 2,226,219 val. Eds -316- mm/ms/ss modeliai: 1,904,659 val. Eds -316- m/s modeliai: 2,048,802 val. |
|
Standartai |
MIL-HDBK -217 f |
Paketas Turinys
|
Prietaisas |
1 x eds -316 serijos jungiklis |
|
Instaliacija Rinkinys |
4 x dangtelis, plastikas, skirtas RJ45 prievadui 1 x dangtelis, plastikas, SC pluošto prievadui (-M-SC/S-SC modeliai) 2 x dangtelis, plastikas, SC pluošto prievadui (-MS-SC/MM-SC modeliai) 1 x dangtelis, plastikas, skirtas ST pluošto prievadui (-M-ST modeliams) 2 x dangtelis, plastikas, skirtas ST pluošto prievadui (-MM-ST modeliams) |
|
Dokumentacija |
1 x greito diegimo vadovas 1 x garantinė kortelė |

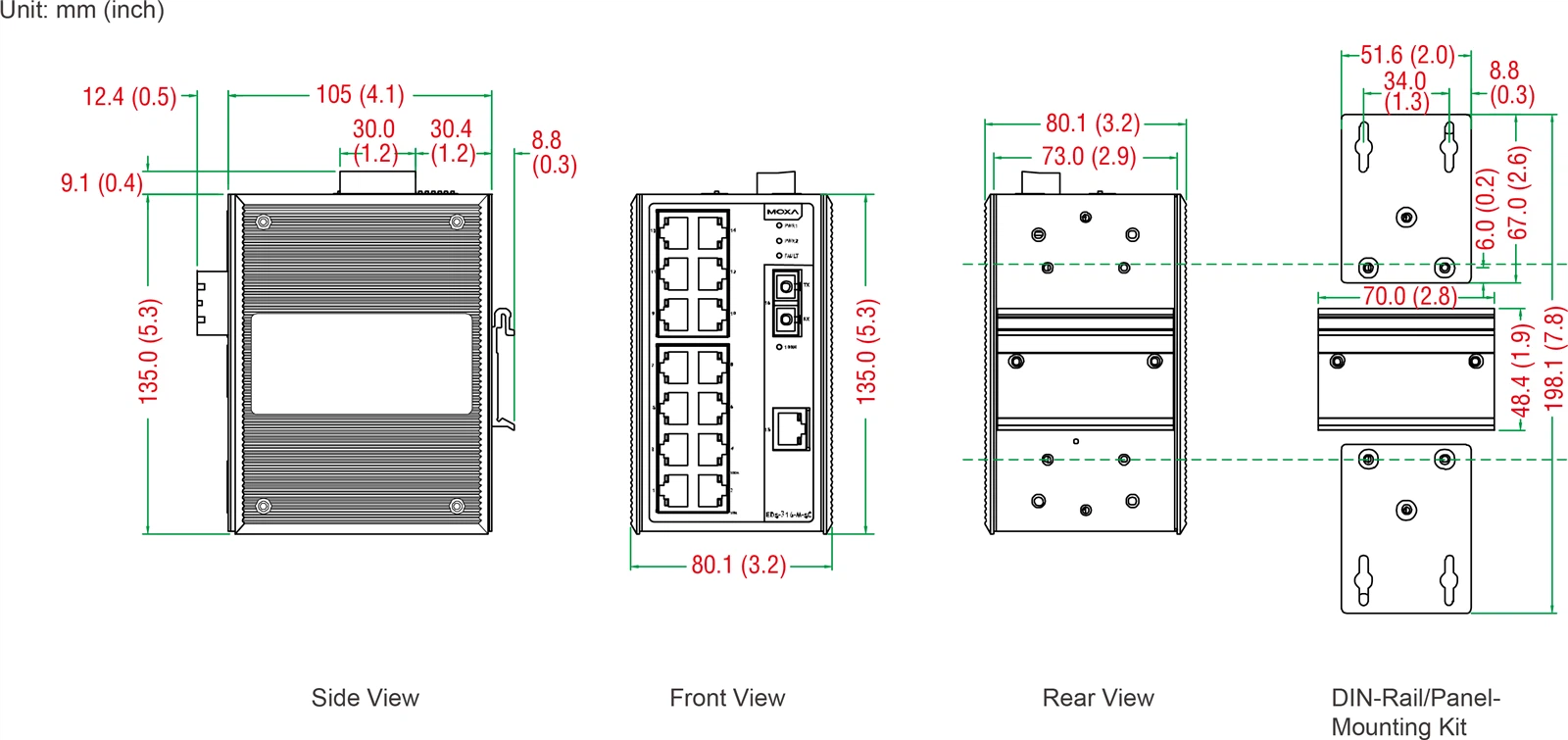

Matmenys
 |
Užsakymas Informacija
|
Modelis Vardas |
10/100BASET (x) Uostai RJ45 Jungtis |
100BASEFX UostaiDaugiare-mode, ScJungtis |
100BASEFX UostaiDaugiare-mode, STJungtis |
100BASEFX Uostai Vieno režimo, Sc Jungtis |
Veikia Temp. |
|
Eds -316 |
16 |
– |
– |
– |
-10 iki 60 laipsnių |
|
Eds -316- t |
16 |
– |
– |
– |
-40 iki 75 laipsnių |
|
Eds -316- m-sc |
15 |
1 |
– |
– |
-10 iki 60 laipsnių |
|
Eds -316- m-sc-t |
15 |
1 |
– |
– |
-40 iki 75 laipsnių |
|
Eds -316- m-St |
15 |
– |
1 |
– |
-10 iki 60 laipsnių |
|
Eds -316- m-st-t |
15 |
– |
1 |
– |
-40 iki 75 laipsnių |
|
Eds -316- mm-sc |
14 |
2 |
– |
– |
-10 iki 60 laipsnių |
|
Eds -316- mm-sc-t |
14 |
2 |
– |
– |
-40 iki 75 laipsnių |
|
Eds -316- mm-st |
14 |
– |
2 |
– |
-10 iki 60 laipsnių |
|
Eds -316- mm-st-t |
14 |
– |
2 |
– |
-40 iki 75 laipsnių |
|
Eds -316- ms-sc |
14 |
1 |
– |
1 |
-10 iki 60 laipsnių |
|
Eds -316- s-sc |
15 |
– |
– |
1 |
-10 iki 60 laipsnių |
|
Eds -316- s-sc-t |
15 |
– |
– |
1 |
-40 iki 75 laipsnių |
|
Eds -316- ss-sc |
14 |
– |
– |
2 |
-10 iki 60 laipsnių |
|
Eds -316- ss-sc -80 |
14 |
– |
– |
2 |
-10 iki 60 laipsnių |
|
Eds -316- ss-sc-t |
14 |
– |
– |
2 |
-40 iki 75 laipsnių |
Priedai (Parduota atskirai)
Galia Reikmenys
|
Dr -120-24 |
120W/2,5A DIN-RAIL 24 VDC maitinimo šaltinis su universaliu 88–132 VAC arba 176–264 VAC įvestimi per jungiklį arba nuo 248 iki 370 VDC įvesties, -10 iki 60 laipsnių veikimo temperatūros |
|
Dr -4524 |
45W/2A DIN-RAIL 24 VDC maitinimo šaltinis su universaliu 85–264 VAC arba 120–370 VDC įvestimi, -10 iki 50 laipsnių C Darbinė temperatūra |
|
Dr -75-24 |
75W/3.2A DIN-RAIL 24 VDC maitinimo šaltinis su universaliu 85–264 VAC arba 120–370 VDC įvestimi, -10 iki 60 laipsnių veikimo temperatūra |
|
Mdr -40-24 |
„DIN-Rail 24 VDC“ maitinimo šaltinis su 40W/1,7A, nuo 85 iki 264 VAC arba nuo 120 iki 370 VDC įvesties, -20 iki 70 laipsnių darbinės temperatūros |
|
Mdr -60-24 |
„DIN-Rail 24 VDC“ maitinimo šaltinis su 60W/2,5A, nuo 85 iki 264 VAC arba nuo 120 iki 370 VDC įvesties, -20 iki 70 laipsnių darbinės temperatūros |
Sienų montavimas Rinkiniai
|
Wk -46 |
Sienų montavimo rinkinys, 2 plokštelės, 8 varžtai, 46,5 x 66,8 x 1 mm |
Montuojamas stovas Rinkiniai
|
Rk -4 u |
19- colių stovo montavimo rinkinys |
