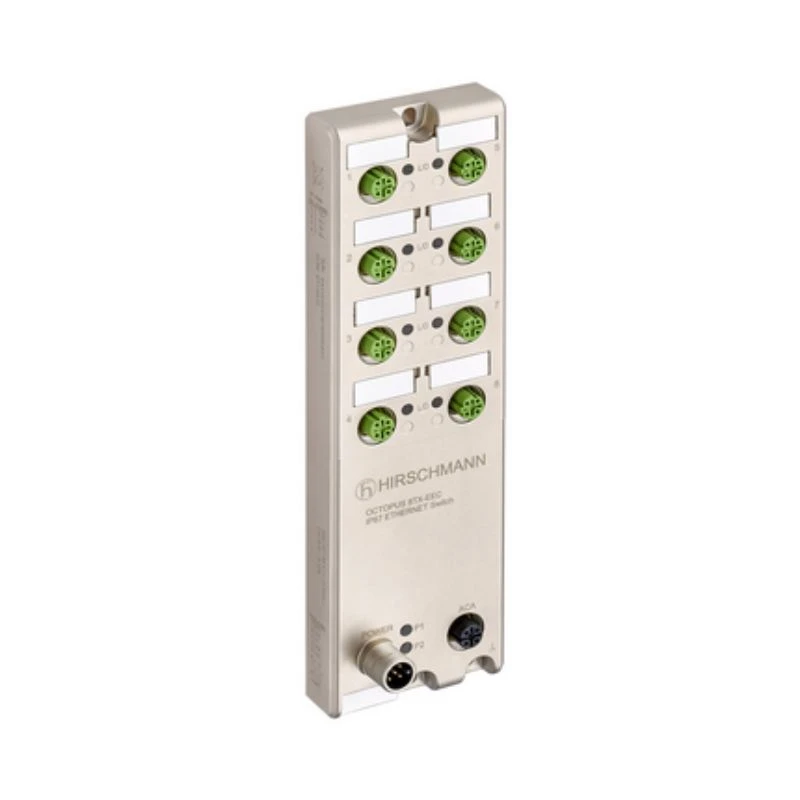

„Hirschmann Octopus 8TX-EEC“ nemandagus jungiklio traukinys 8 prievadų tiekimo įtampa 24 VDC IP67

Įvadas

„Hirschmann Octopus 8TX-EEC“ seriją sudaro du kompaktiški nevaldomi Ethernet jungikliai, aštuonkojų 8TX-EEC ir aštuonkojai 8tx Poe-EEC, abu laikomi apsauginiuose metalinėse apvalkaluose.

Šie jungikliai yra specialiai sukurti siekiant užtikrinti patikimą ir saugų duomenų perdavimą, taip pat vaizdo transliaciją, atšiaurioje pramoninėje aplinkoje. Jie gali būti montuojami bet kur, nereikalaujant apsauginių spintelių, todėl jie tampa erdvės taupymo sprendimu mažesniems pramoniniams tinklams. Jungikliai yra iš anksto sukonfigūruoti ir lengvai veikia. Jie yra specialiai sukurti vaizdo transliacijai atšiaurioje pramoninėje aplinkoje ir yra aštuonkojų šeimos dalis, užtikrinantys patikimą duomenų perdavimą. Norint padidinti našumą, galima suaktyvinti tokias pasirenkamas funkcijas kaip „QoS“ ar „Jumbo“ rėmai. Be to, norint dar labiau padidinti IT saugumo priemones, gali būti naudojami uostų išjungimo ir transliavimo apribojimai. Todėl šie jungikliai yra puikus sprendimas mažiems pramoniniams tinklams, kuriems reikalingas didelis duomenų pralaidumas ir saugumas. „PoE+“ versija sumažina kabelių kūrimo pastangas, nes duomenų kabelis taip pat naudojamas maitinimo įrenginiams.

„Hirschmann Octopus 8TX-EEC“ jungikliai yra idealūs inžinieriams, sistemos integratoriams ir mašinų statytojams, ieškantiems tvirto, patogaus, patogaus jungiklio erdvėje suvaržytose vietose.

● Jie yra galingas vaizdo srautinio perdavimo sprendimas ir yra nereikalingas maitinimo šaltinis.
● Jungikliai gali pasigirti 8 konfigūruojamais greito eterneto prievadais, 7 POE+ prievadais, kurių bendra galia
● 35 W ir „QoS“, srauto valdymo, Poe klasių ir dar daugiau konfigūracijos parinktys.
● Šio prietaiso temperatūros diapazonas yra -40 'c iki +70' C.
● Jis turi metalinį korpusą, atsparą šokui ir vibracijai, ir M12 jungtis.
● Jis turi IP67 apsaugos klasę ir yra tinkamas montuoti už apsauginės spintelės ribų.
● Jame yra specifiniai EN 50155, en 50121-4, EN 45545, skirtų priešgaisrinei apsaugai traukiniuose ir E1, naudojimui motorinėse transporto priemonėse.

Programos:
● Pramoninės programos, kurioms reikalingas įrenginys, kurį galima įrengti sandariose vietose ir be spintelių
● Įvairios transporto aplinkos, įskaitant masinio tranzito sistemas, geležinkelio transporto priemones ir kelių transporto priemones
● Mažos automatikos ir mašinų statybos tinklai su nevaldomų jungiklių sąnaudomis
● Gebėjimas atlaikyti atšiaurias darbo sąlygas, įskaitant ekstremalią temperatūrą, didelę vibraciją, vandenį ir dulkes

Produkto aprašymas

Tipas:	Aštuonkojai 8TX-EEC
Aprašymas:	Aštuonkojų jungikliai yra tinkami naudoti lauke, turinčioms grubias aplinkos sąlygas. Dėl šakos tipinių patvirtinimų jie gali būti naudojami transporto programose (E1), taip pat traukiniuose (EN 50155) ir laivuose (GL).
Dalies numeris:	942150001
Uosto tipas ir kiekis:	8 prievadai iš viso aukštyn nukreipimo prievadų: 10/100 „Base-TX“, M12 „D“ kodavimas, 4- stulpas 8 x 10/100 „Base-TX TP-Cable“, automatinis kryžminimas, automatinė derybinė, automatinė politika.

Daugiau sąsajų

Maitinimo šaltinis/signalizacijos kontaktas:	1 x m 12 5- PIN jungtis, kodavimas, be signalizacijos kontakto
USB sąsaja:	1 x m 12 5- kaiščio lizdas, kodavimas

Tinklo dydis - kabelio ilgis

Susukta pora (TP):

0-100 m

Tinklo dydis - kaskadingumas

Eilutė - / žvaigždės topologija:

bet koks

Galios reikalavimai

Veikimo įtampa:	12/24 / 36 VDC (9,6 .. 45 VDC)
Energijos suvartojimas:	4.2 W
Galios išėjimas BTU (IT)/H:	12.3
Atleidimo funkcijos:	nereikalingas maitinimo šaltinis

Programinė įranga

Diagnostika:	Šviesos diodai (galia, nuorodos būsena, duomenys)
Konfigūracija:	Switch: Senėjimo laikas, „QoS 802.1p“ žemėlapis, QoS DSCP žemėlapis. Pro prievadas: Uosto būsena, srauto valdymas, transliavimo režimas, daugialypės terpės režimas, „Jumbo“ rėmai, „QoS Trust“ režimas, prievadų prioritetas, automatinė norma

Aplinkos sąlygos

Veikimo temperatūra:	-40-+70 laipsnis
Pastaba:	Atminkite, kad kai kurios rekomenduojamos priedų dalys palaiko tik temperatūros diapazoną nuo -25 ºC iki +70 ºC ir gali apriboti galimas visos sistemos darbo sąlygas.
Sandėliavimo/transporto temperatūra:	-40-+85 laipsnis
Santykinė drėgmė (taip pat kondensacija):	5-100 %
